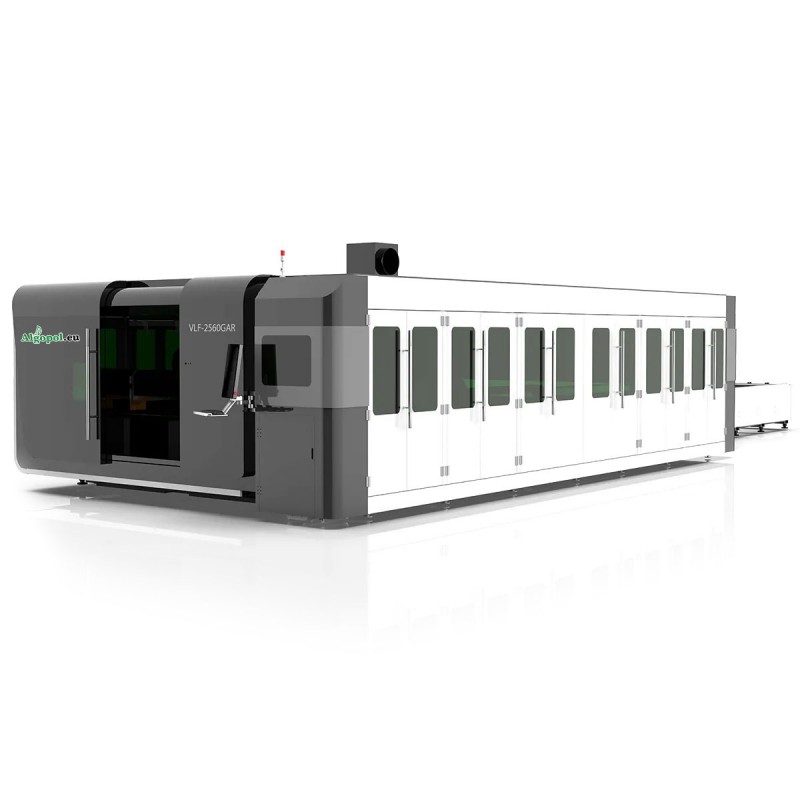

VLF1530GAR Maszyna zabudowana do cięcia laserem światłowodowym

Maszyna zabudowana do cięcia laserem światłowodowym - SERIA GAR
Pole robocze: 3000 mm * 1500 mm
Do cięcia blachy i rur.

Opis
Szczegóły

VLF3015GAR Platforma wymiany, Maszyna do cięcia laserem światłowodowym
Maszyna do cięcia laserem światłowodowym platformy wymiany jest najlepszym wyborem do masowej produkcji obróbki blach. Szybkość wymiany jest szybka, a załadunek i rozładunek jest wygodny. Automatyczny załadunek i rozładunek oszczędzają więcej czasu. Podwójna platforma robocza znacznie skraca czas załadunku i rozładunku oraz poprawia wydajność przetwarzania. Sprzęt jest niedrogi. Jest to bardzo opłacalny specjalny sprzęt do cięcia laserowego płaskich paneli. Jest odpowiedni dla przedsiębiorstw o dużej mocy przerobowej i ciągłej pracy sprzętu i jest pierwszym wyborem do przetwarzania i wytwarzania produktów przedsiębiorstwa.

Cechy maszyny do cięcia laserem światłowodowym platformy wymiany VLF3015GAR:

(1) Cała konstrukcja pokrywy, wysokie bezpieczeństwo. Wyposażony w system oczyszczania dymu,

Jest przyjazny dla środowiska i wolny od zanieczyszczeń oraz chroni zdrowie operatorów.

(2) Przyjęto dwuplatformowy system automatycznej wymiany, a czas wymiany platformy jest krótki, co znacznie poprawia wydajność pracy.

(3) Wysoki współczynnik konwersji fotowoltaicznej (powyżej 30 %), który pomaga oszczędzać energię elektryczną i znacznie kosztuje

gwarantują najwyższą wydajność produkcji.

(4) Podczas przetwarzania laser zużywa tylko energię elektryczną i nie potrzebuje dodatkowego gazu (tylko gaz pomocniczy),

zapewnienie minimalnych kosztów eksploatacji i konserwacji.

(5) Przyjęcie modułowej konstrukcji półprzewodnikowej i redundancji, bez szkła optycznego we wnęce rezonansowej

I bez czasu startu, więc jest w wysokiej stabilności i nie wymaga regulacji i konserwacji, co oszczędza koszty i czas. W tym momencie tradycyjny laser nie jest porównywalny.

(6) Długość fali wyjściowej lasera światłowodowego wynosi 1,06 μm, co stanowi jedną dziesiątą długości fali CO2. Belka wyjściowa ma wysoką jakość i gęstość mocy, dzięki czemu jest łatwo absorbowana przez materiały metalowe, a zatem ma dużą moc cięcia i spawania, aby uzyskać najniższe koszty przetwarzania.

Bezpieczeństwo i brak zanieczyszczeń

Z całkowicie zamkniętą konstrukcją;

Okno obserwacyjne przyjmuje laserowe szkło ochronne zgodne z europejską normą CE;

Dym wytwarzany przez cięcie może być filtrowany wewnątrz, nie zanieczyszcza środowiska i jest przyjazny dla środowiska;

Waga maszyny wynosi 7500kg.

Segmentowe prostokątne łóżko spawane rurowe

Wewnętrzna struktura łóżka przyjmuje metalową strukturę plastra miodu samolotu, która jest spawana przez szereg prostokątnych rur. Usztywnienia są rozmieszczone wewnątrz rur, aby zwiększyć wytrzymałość i wytrzymałość na rozciąganie łoża, zwiększa to również opór i stabilność szyny prowadzącej, aby skutecznie uniknąć deformacji łoża.

-Wysoka wytrzymałość, stabilność, wytrzymałość na rozciąganie, zapewniająca 20 lat użytkowania bez zniekształceń;

-Grubość prostokątnej ściany rury wynosi 10 mm i waży 4500 kg.

Auto Focus Laserowa głowica tnąca

-Bez ręcznego ustawiania ostrości

Oprogramowanie automatycznie dostosowuje soczewkę skupiającą, aby uzyskać automatyczne perforowanie i cięcie płyt o różnej grubości. Szybkość automatycznej regulacji ostrości obiektywu jest dziesięciokrotnie większa niż ręczna regulacja.

-Większy zakres regulacji

Zakres regulacji -10 mm ~ + 10 mm, dokładność 0,01 mm, odpowiedni dla 0 ~ 20 mm różnych rodzajów płyt.

-Długa żywotność

Soczewka kolimatora i soczewka ostrości mają radiator chłodzący wodę, który obniża temperaturę głowicy tnącej, aby poprawić żywotność głowicy tnącej.

Konstrukcja zacisku

Przyjmuje pneumatyczną konstrukcję zacisku po obu stronach i może automatycznie modulować środek. Zakres regulacji przekątnej wynosi 20-300mm.

Podwójne zastosowanie i oszczędność kosztów

Maszyna do cięcia laserem światłowodowym serii GR może nie tylko ciąć metalowe płyty, ale także metalowe rury. Ma wiele zastosowań i może zaoszczędzić miejsce ponad 50%, co skutecznie poprawia wydajność.

Parametry techniczne

Model maszyny	VLF1530GAR	VLF2040GAR	VLF2560GAR
Moc lasera	1000 W 2000 W 3000 W 4000 W 6000 W (opcjonalnie)
Wymiary	9500 * 3760 * 2520 mm	11500 * 4260 * 2520 mm	14140 * 5015 * 2520 mm
Obszar roboczy	3000 mm * 1500 mm	4000 mm * 2000 mm	6000 mm * 2500 mm
Dokładność pozycjonowania powtarzania	±0,02mm
Prędkość maksymalna	120m/min
Maksymalne przyspieszenie	1,5G
Napięcie i częstotliwość	380V 50Hz/60HZ
